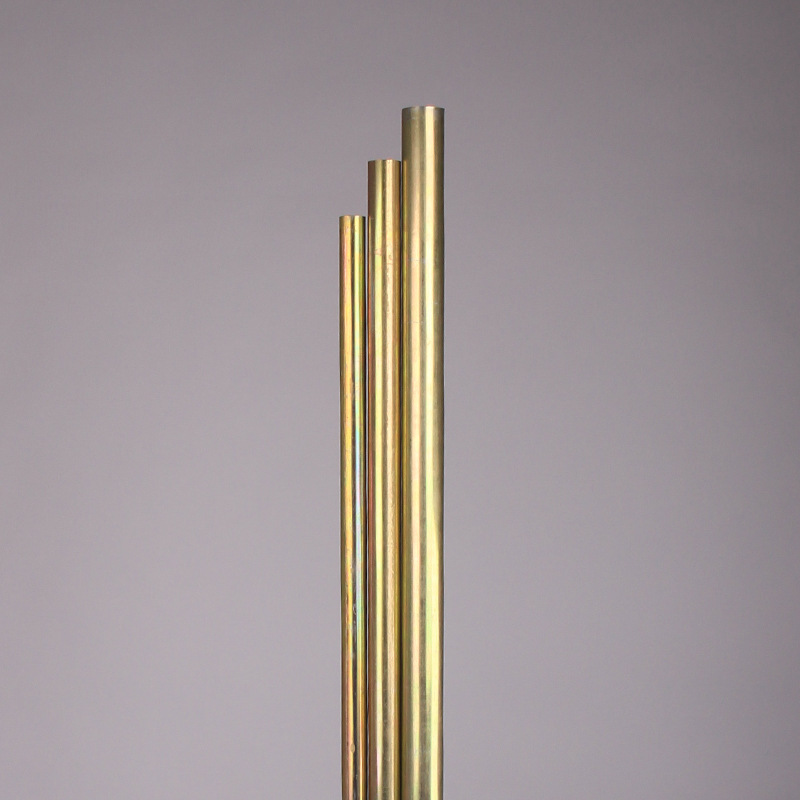

- 产品描述：JDG管（套接紧定式镀锌钢导管、电气安装用钢性金属平导管）是一种电气线路最新型保护用导管。
JDG管（套接紧定式镀锌钢导管、电气安装用钢性金属平导管）是一种电气线路最新型保护用导管。连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，外观为银白色或黄色。
JDG管是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电气领域采用新材料、新技术的一项突破性革新。JDG管采用镀锌钢管和薄壁钢管的跨接接地线,克服了普通金属导管的施工复杂，施工损耗大的缺点，同时也解决了PVC管耐火性差、接地困难等问题。由于JDG管材较普通管材成本上有所增加，所以在施工中多局部多用于综合布线、消防布线等施工。
施工工艺
（1） JDG管的切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。
（2） JDG管暗敷设时，其弯曲半径不应小于管外径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍；JDG管明敷设时，其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。
（3） JDG管暗敷时，固定点间距不大于1000mm，固定点距弯头重点、接线盒及终端间距应大于150mm,而小于300mm.
（4） JDG管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm.。
（5） 套接紧定式钢导管管路明敷设时，其支架、吊架的规格，当无设计要求时，不应小于圆钢：直径6mm；扁钢：30mm*3mm:；角钢：25mm*25mm*3mm的规定。
（6） 管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合，严禁开长孔。管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。
（7） 配管完毕后，为防止异物进入管内，在端头应做好封堵。
（8） 在混凝土浇筑时，应留电工监控，以防将管路，接线盒震开移位。
工程验收：遵照中国工程建设标准化协会所制定的《CECS 120：2007 套接紧定式钢导管电线管路施工及验收规程》，进行工程验收。
JDG管是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电气领域采用新材料、新技术的一项突破性革新。JDG管采用镀锌钢管和薄壁钢管的跨接接地线,克服了普通金属导管的施工复杂，施工损耗大的缺点，同时也解决了PVC管耐火性差、接地困难等问题。由于JDG管材较普通管材成本上有所增加，所以在施工中多局部多用于综合布线、消防布线等施工。
施工工艺
（1） JDG管的切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。
（2） JDG管暗敷设时，其弯曲半径不应小于管外径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍；JDG管明敷设时，其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。
（3） JDG管暗敷时，固定点间距不大于1000mm，固定点距弯头重点、接线盒及终端间距应大于150mm,而小于300mm.
（4） JDG管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm.。
（5） 套接紧定式钢导管管路明敷设时，其支架、吊架的规格，当无设计要求时，不应小于圆钢：直径6mm；扁钢：30mm*3mm:；角钢：25mm*25mm*3mm的规定。
（6） 管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合，严禁开长孔。管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。
（7） 配管完毕后，为防止异物进入管内，在端头应做好封堵。
（8） 在混凝土浇筑时，应留电工监控，以防将管路，接线盒震开移位。
（9） 待模板拆除完毕后，应及时进行预扫管，扫管应将布条固定在带线的一端，从管路的另一端拉出来，清除由于镀锌管路进入管内的杂物或积水。扫管完毕，封闭盒子口。
技术标准：JDG管系列产品根据国家标准《电气安装用导管特殊要求》,完全按照GB/T14823.1-93和GB/T13381.1-92标准进行设计生产。工程验收：遵照中国工程建设标准化协会所制定的《CECS 120：2007 套接紧定式钢导管电线管路施工及验收规程》，进行工程验收。
